東莞市冠東橡塑有限公司，有關復合絕緣子模具：

如何制造絕緣子生產效率快、產品質量好的絕緣子模具？

絕緣子模具，包括上模、下模和芯棒；還包括有出模機構和夾芯機構；出模機構包括行走架、移動托架、頂起機構和驅動機構；頂起機構鄰設于下模；行走架固定在頂起機構的頂起端上；行走架的頂部設置有滑軌；移動托架包括框架和托架；框架的底部設置有滑套；滑套滑動設置在滑軌上，以使框架滑動設置在行走架上；托架固定在框架上；托架活動設置在下模內；驅動機構設置在行走架上；驅動機構的驅動端與框架固定連接；

上模壓蓋在下模的頂部；芯棒設置在上模和下模之間，并且芯棒位于托架的上方；上模、下模、芯棒和托架合圍形成絕緣子模腔；

夾芯機構包括驅動源、伸縮桿、推塊、夾塊、滑塊和夾芯桿；驅動源設置在下模的一端；伸縮桿的一端固定在驅動源的輸出端上；推塊固定在伸縮桿上，并且推塊滑動設置在下模上；推塊上開設有斜軌；夾塊滑動貼靠在推塊的頂部，并且夾塊固定在下模上；滑塊滑動設置在夾塊之間；滑塊上設置有導桿；導桿滑動設置在斜軌內；夾芯桿的一端固定在滑塊上；夾芯桿的另一端頂壓在芯棒上。

優選地，上模包括上殼和上模組；上模組由若干上模塊層疊組成；上模塊設置在上殼內；下模包括下殼和下模組；推塊滑動設置在下殼上；夾塊固定在下殼上；下模組由若干下模塊層疊組成；下模塊設置在下殼內；托架滑動設置在下模塊之間；上模塊和下模塊上設置有分別與絕緣子模腔及外界連通的排氣槽。

優選地，上模組壓蓋在下模組上；上模組和下模組的兩端設置有接頭模塊；接頭模塊的外側固定有鎖緊塊；芯棒的兩端固定在鎖緊塊內。

優選地，接頭模塊上設置有第一螺孔；鎖緊塊上設置有第二螺孔；螺釘依次旋合在第二螺孔和第一螺孔內使鎖緊塊固定在接頭模塊上。

優選地，接頭模塊上設置有螺孔保護座；螺孔保護座設置在第一螺孔的開口的外側；螺釘依次旋合在第二螺孔、螺孔保護座和第一螺孔內使鎖緊塊固定在接頭模塊上。

優選地，芯棒的兩端套設有芯棒保護套；芯棒保護套設置在鎖緊塊內，以將芯棒和鎖緊塊分隔開。

本實用新型的有益效果為：本實用新型設置有出模機構，可以自動將制造的絕緣子從模具中自動搬運出來；設置有夾芯機構，可以避免芯棒在絕緣子注塑成型過程中受到壓力而發生偏移。因此，本實用新型制造絕緣子生產效率快，產品質量好。

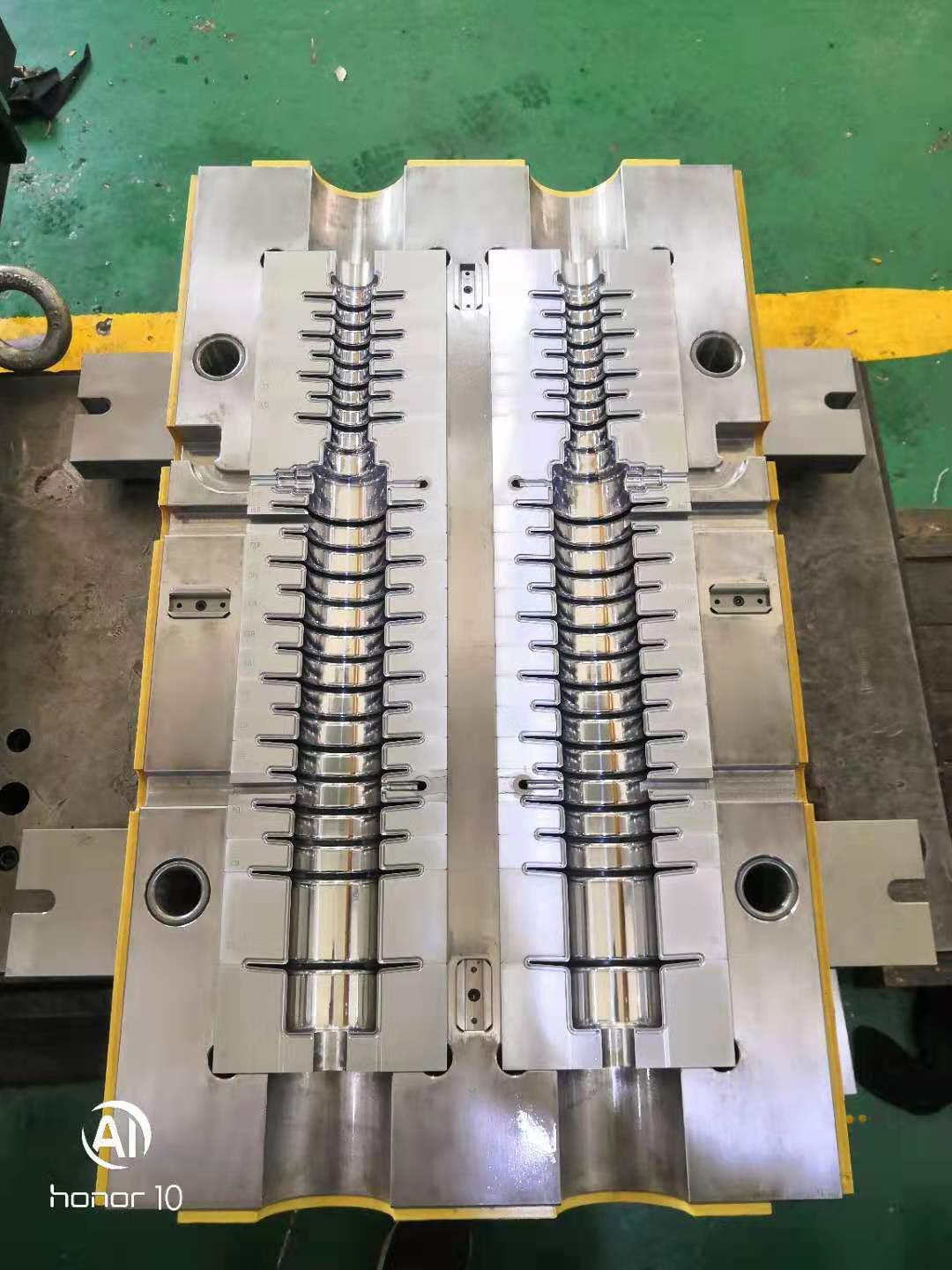

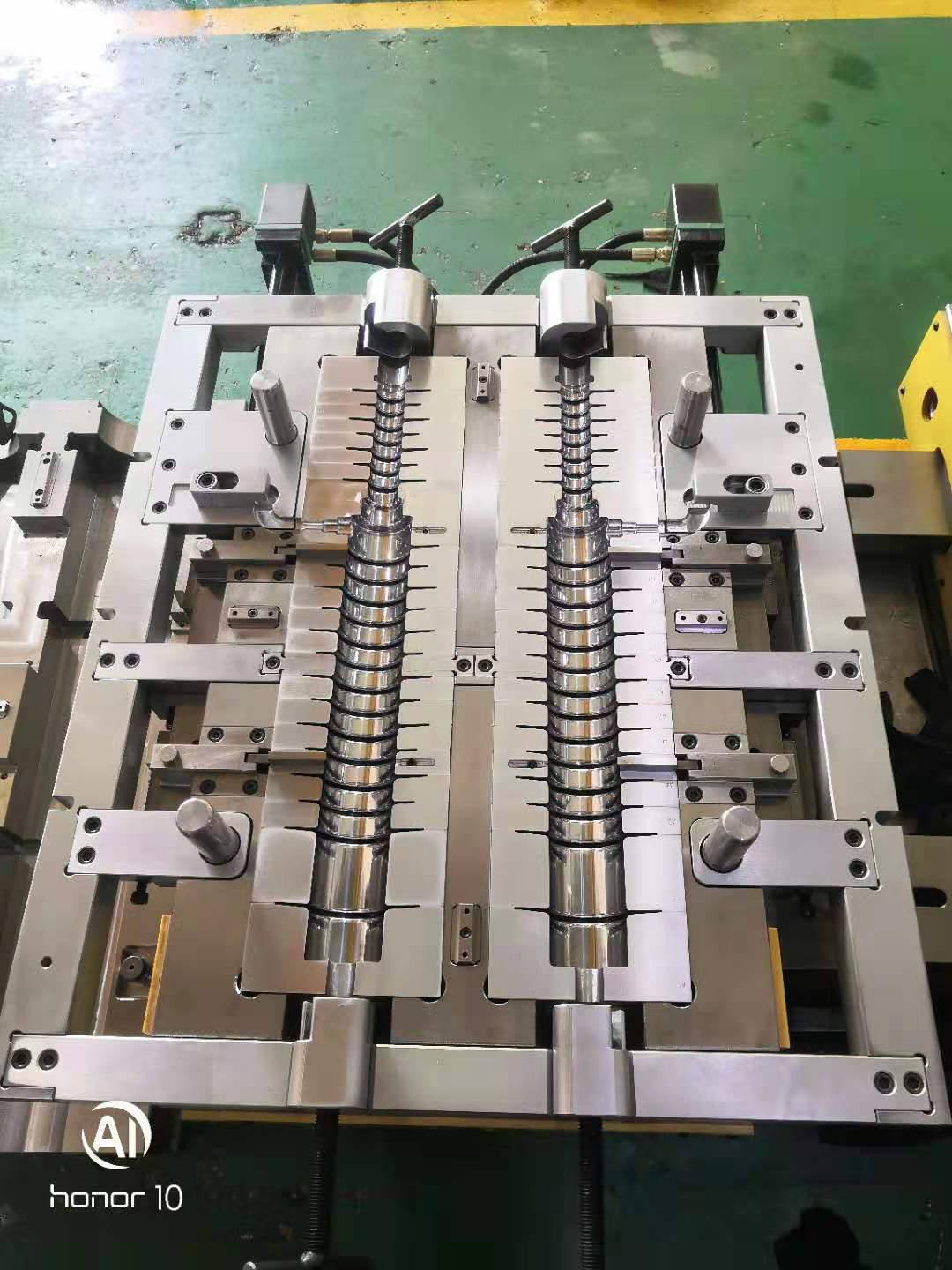

絕緣子模具示意圖

東莞市冠東橡塑科技有限公司致力于生產絕緣子模具，避雷器模具，套管模具已逾20年，生產此類模具有豐富的經驗。
